三菱PLC模块QD75 M代码功能使用说明

    最近接到许多客户的电询，都在问三菱PLC模块QD75 M代码是什么，该如何使用？那么小编便借花献佛，将我司技术人员写出的三菱PLC模块QD75 M代码功能使用说明分享与诸位三菱PLC用户，希望能对大家有所帮助！

功能描述：“三菱PLC模块QD75M代码输出功能”按照给各个定位数据设置的代码编号（0 至65535）发布辅助工作命令（夹紧或钻孔停止、工具更换等）。

使用步骤：

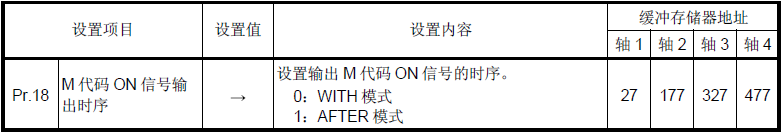

一：设置三菱PLC模块QD75M 代码ON时输出时序 有两种时序：“WITH”模式（启动完成，BUSY信号ON时输出）和“AFTER”模式（定位完成，BUSY信号OFF时输出）

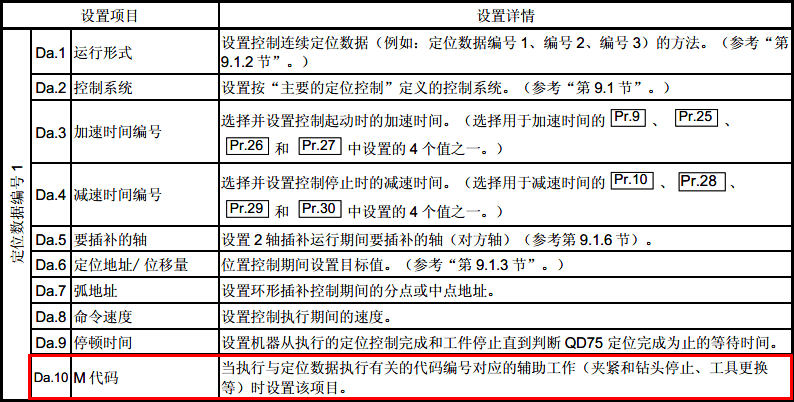

二：在定位数据的设置项目Da.10 “M 代码”中设置M代码编号（1-65535可以设置）

三：读三菱PLC模块QD75M 代码

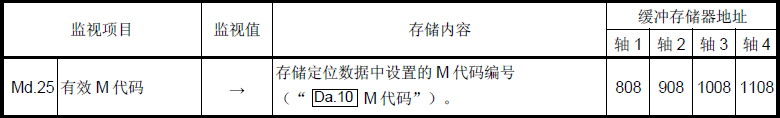

当M代码ON信号（每个轴对应X4、X5、X6、X7）变成ON时，“M代码”存储在下列缓冲存储器中。

四：三菱PLC模块QD75M 代码OFF 请求

当M代码ON 信号（X4、X5、X6、X7）为ON 时，必须通过顺控程序使它变成OFF。为了使M代码ON 信号变成OFF，在“ Cd.7 M 代码OFF 请求”中设置“1”。

五：程序例子：

下面是一个把“ Md.25 有效M代码”读入PLC CPU 数据寄存器（D110）的顺

控程序例子。（读取的值用于命令辅助工作。）

不把M代码读作“上升沿命令”，而是读作“ON 执行命令”。

附录：三菱PLC模块QD75 M代码输出时序图

     以上便是三菱PLC模块QD75 M代码的功能使用说明，参照以上内容即可灵活掌握使用M代码！更多三菱PLC模块产品信息和技术知识，尽在！
