CARX 中压复合式排气阀使用说明

　　一、 结构与用途

　　中压复合式排气阀阀体为圆桶状，阀门内部包括浮子、支架及密封圈等。该阀安装在泵出口处或配水管线中，用以排除管线中大量集结的空气，或管线较高处集结的空气排放至大气中，以提高管线及水泵的使用效率。当管道发生负压时，能自动的高速进气，保证管线的安全，避免因负压所产生的损坏现象。

　　二、 工作原理

当管线开始注水时，浮子处在开启的位置，进行大量排气。当空气排完时，阀内腔充满水，下浮子上升并带动上浮子及密封圈，使排气阀自动关闭，停止排气。当管内水正常输送时，如有少量空气聚集在阀内到相当的程度，阀内水位下降，浮子随之下降，此时空气由小孔排出。当水泵停止时，管内水流空或遇管内产生负压，此时阀瓣迅速开启，吸入空气，确保管线安全。

　　三、 主要技术参数

　　型号：FPQ43X

　　公称压力：PN40

　　阀体试验压力： 4.0Mpa

　　密封试压压力： 4.0Mpa

　　适用温度：0～80℃

　　适用介质：水

　　四、 主要零件材料

　　五、主要外形尺寸

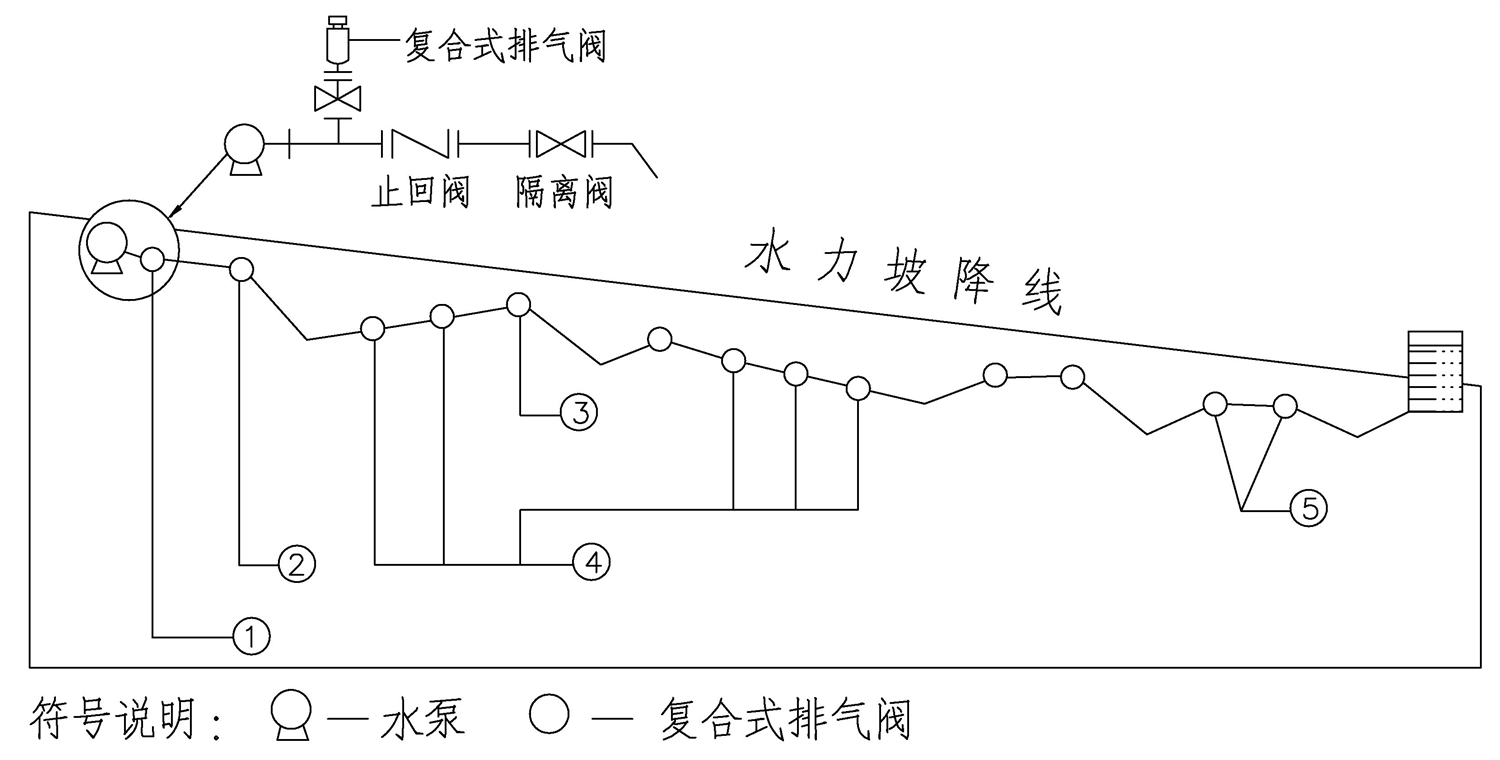

　　六、排气阀安装位置图

　　1、水泵出口，止回阀之前的横管上，在水泵启动时排气，停泵时吸气;

　　2、管路下坡处，当停泵时，可能造成真空(或负压)处;

　　3、突;

　　4、长距离缓升(降)坡无***高点管线，每隔0.4～0.8公里处设置复合式排气阀;

　　5、每一上坡***高点均设置复合式排气阀。

　　七、 安装注意事项

　　1、排气阀应竖直安装在横管上，偏差不大于2度;

　　2、为便于维护，排气阀的下方应安装一只隔离阀(软密封闸阀、蝶阀等);

　　3、冬天排气阀应该采取防冻措施。
