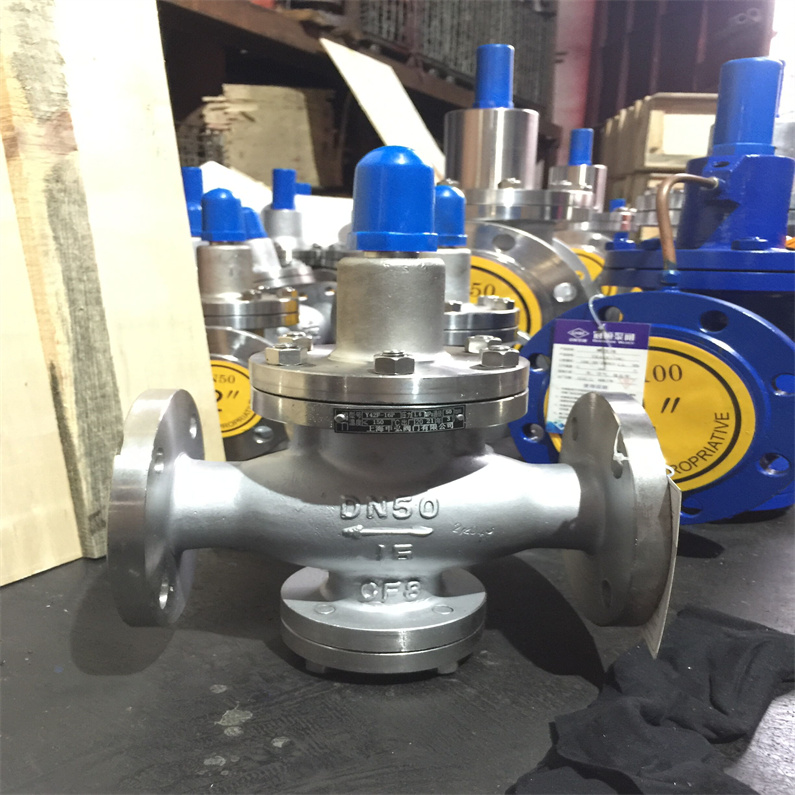

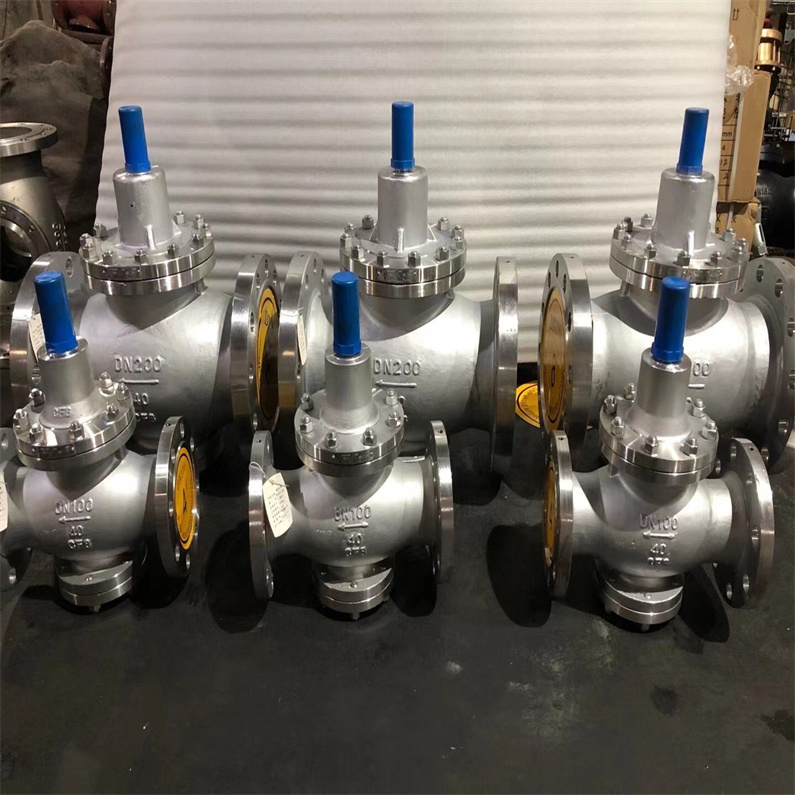

Y42F弹簧活塞可调式减压阀操作应用案例
可调式减压阀本系列减压阀属于直接作用式薄膜弹簧减压阀。主要由调节弹簧、膜片、活塞、阀座、阀瓣等零件组成。利用膜片直接传感下游压力驱动阀瓣，控制阀瓣开度完成减压稳压功能。 在城市建筑、高层建筑的冷热供水系统中，可取代常规分区水管，节省设备。也可在通常的冷热水管网中，起减压稳压作用。 本产品调压、稳压动作平稳，适用于水和非腐蚀性液体介质的管路。
减压阀是靠开启阀孔的大小对介质进行节流而达到减压目的的，它能以自力作用将阀后的压力维持在一定范围内。减压阀主要有活塞式、薄膜式、波纹管式减压阀等，几种常用类型减压阀性能见下表。减压阀是采用控制阀体内的启闭件的开度来调节介质的流量，将介质的压力降低，同时借助阀后压力的作用调节启闭件的开度，使阀后压力保持在一定范围内，并在阀体内或阀后喷入冷却水，将介质的温度降低，这种阀门称为减压减温阀。该阀的特点，是在进口压力不断变化的情况下，保持出口听压力和温度值在一定的范围内。
减压阀广泛用于高层建筑、城市给水管网水压过高的区域、矿井及其他场合，以保证给水系统中各用水点获得适当的服务水压和流量。鉴于水的漏失率和浪费程度几乎同给水系统的水压大小成正比，因此减压阀具有改善系统运行工况和潜在节水作用，据统计其节水效果约为30%。
减压阀的构造类型很多，以往常见的有薄膜式、内弹簧活塞式等。减压阀的基本作用原理是靠阀内流道对水流的局部阻力降低水压，水压降的范围由连接阀瓣的薄膜或活塞两侧的进出口水压差自动调节。近年来又出现一些新型减压阀，如定比式减压阀。定比减压原理是利用阀体中浮动活塞的水压比控制，进出口端减压比与进出口侧活塞面积比成反比。这种减压阀工作平稳无振动；阀体内无弹簧，故无弹簧锈蚀、金属疲劳失效之虑；密封性能良好不渗漏，因而既减动压（水流动时）又减静压（流量为0时）；特别是在减压的同时不影响水流量。
减压阀通常有DN50～DN100等多种规格，阀前、后的工作压力分别为＜1MPa和0．1～0．5MPa，调压范围误差为±5%～10%。
弹簧式减压阀是一种用于控制液压系统压力的装置。其工作原理是通过弹簧的压力调整阀门口径，从而控制液体流量，维持系统内部压力的稳定。
二、Y42F弹簧活塞可调式减压阀操作应用案例的设计规范
安全性能：弹簧式减压阀的设计应符合相关安全标准，确保系统运行过程中的安全性。
精度要求：阀门的口径和弹簧的设定压力应满足液压系统的精度要求，从而保证系统的稳定运行。
材料选用：阀门应选用耐腐蚀、耐磨损的材料，以确保阀门的长期使用寿命。
外观设计：阀门的外观设计应美观、简洁，易于安装和维修。
防腐措施：阀门应采取防腐措施，以防止腐蚀和污染液压系统。
三、Y42F弹簧活塞可调式减压阀操作应用案例弹簧式减压阀的注意事项
安装时应避免阀门受到外力影响，以确保阀门的准确稳定。
阀门使用过程中应定期检查和维护，以确保阀门的正常使用。
阀门的使用应符合相关的工作条件，避免过载和过压等情况的发生。
阀门使用过程中应注意防水、防尘等工作条件，以确保阀门的正常运转。
四、Y42F弹簧活塞可调式减压阀操作应用案例结论
弹簧式减压阀是工业自动化控制系统中的一种装置，其设计规范和注意事项对于保证系统的稳定运行具有非常重要的作用。本文介绍了弹簧式减压阀的设计规范和注意事项，希望能够对读者有所帮助。
二、Y42F弹簧活塞可调式减压阀操作应用案例减压阀的计算
1、当减压阀的减压比β大于临界压力比βL时，减压阀流量
2、当减压阀的减压比β等于或小于临界压力比βL时,减压阀流量
Y42F弹簧活塞可调式减压阀操作应用案例
序号 | 品 名 | 型 号 及 规 格 | 单位 | 数量 |
1 | 减压阀 | 弹簧活塞式减压阀Y42F-40P PN40 DN50 介质：液氨25°C 636 kg/m³,最4t/h，正常3.46t/h，最小0, 进口压1.0MPA,出口压力0.45MPA 连接方式:法兰 PN40 DN50 RF 对角螺丝孔中心距125MM 4个螺丝孔，18MM螺丝孔大小 | 台 | 3 |
2 | 减压阀 | 弹簧活塞式减压阀Y42F-40P PN40 DN100 介质：氨气-2°C 1.8 kg/m³ 最590m3/h，常450m3/h，最0， 进口压0.45 MPA,出口压力0.15MPA 连接方式:法兰 PN40 DN100 RF 对角螺丝孔中心距190MM 8个螺丝孔，23MM螺丝孔大小 | 台 | 2 |
3 | 减压阀 | 弹簧活塞式减压阀Y42F-40P PN40 DN150 介质：氨气-2°C 1.8 kg/m³ 最590m3/h，正常450m3/h，最0， 进口压1.0MPA,出口压力0.45MPA 连接方式:法兰 PN40 DN150 RF 对角螺丝孔中心距250MM 8个螺丝孔，25MM螺丝孔大小 | 台 | 2 |
| 公称压力（MPa） | 1.6 | 2.5 | 4.0 | 6.4 | 10.0 | 16.0 |
| 壳化试验压力（Mpa） | 2.4 | 3.75 | 6.0 | 9.6 | 15.0 | 24 |
| 密封试验压力（Mpa） | 1.6 | 2.5 | 4.0 | 6.4 | 10.0 | 16.0 |
| 最进口压力（Mpa） | 1.6 | 2.5 | 4.0 | 6.4 | 10.0 | 16.0 |
| 出口压力范围（Mpa） | 1.0-1.0 | 0.1-1.6 | 0.1-2.5 | 0.5-3.5 | 0.5-35 | 0.5-45 |
| 压力特性偏差（Mpa）△P2P | GB12246-1989 | |||||
| 流量特性偏差（Mpa）△P2G | GB12246-1989 | |||||
| 最小压差（Mpa） | 0.15 | 0.15 | 0.2 | 0.4 | 0.8 | 1.0 |
| 渗漏量 | GB12245-1989 | |||||
| 标准 | 其他非标定制 | |||||
| DN | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 | 500 |
| Cv | 1 | 2.5 | 4 | 6.5 | 9 | 16 | 25 | 36 | 64 | 100 | 140 | 250 | 400 | 570 | 780 | 1020 | 1500 |
| 零件名称 | 零件材料 |
| 阀体阀盖底盖 | WCB |
| 阀座 | 2Cr13 |
| 阀瓣 | 2Cr13 |
| 阀杆 | 2Cr13 |
| 缸套 | 2Cr13/25(镀硬铬) |
| 活塞 | 2Cr13 |
| O型圈 | 丁腈橡胶 |
| 密封圈 | 丁腈橡胶 |
| 膜片 | 夹织物丁腈橡胶 |
| 调节弹簧 | 60Si2Mn |
| 公称通径DN | 外形尺寸 | ||
| L | H | Hl | |
| 15 | 160 | 225 | 90 |
| 20 | 160 | 265 | 98 |
| 25 | 180 | 265 | 110 |
| 32 | 200 | 265 | 110 |
| 40 | 220 | 320 | 125 |
| 50 | 250 | 320 | 125 |
| 65 | 280 | 325 | 130 |
| 80 | 310 | 385 | 160 |
| 100 | 350 | 385 | 170 |
| 125 | 400 | 430 | 200 |
| 150 | 450 | 430 | 210 |
| 200 | 500 | 560 | 240 |
| 250 | 650 | 690 | 290 |
| 300 | 800 | 800 | 335 |
| 350 | 850 | 880 | 375 |
| 400 | 900 | 980 | 405 |
| 450 | 900 | 1100 | 455 |
| 500 | 950 | 1130 | 465 |
①为了操作和维护方便，该减压阀一般直立安装在水平管道上，横向安装须特别说明。
②安装时应注意使管路中介质的流向与减压阀休上所示箭头的方向一致。
③为了防止减压阀后压力超压，应在离阀出口不少于4M处安装一个安全阀。
减压阀的安装需要严格按照规范进行，以确保其正常工作和系统安全，以下是减压阀安装的具体步骤和要点：
安装前准备
检查阀门：检查减压阀的型号、规格是否与设计要求相符，外观有无损坏、变形等缺陷，阀门的操作机构是否灵活，密封性能是否良好。
清理管道：用压缩空气或水对管道进行吹扫，清除管道内的杂物、铁锈、泥沙等，防止其进入减压阀，影响阀门的正常工作。
安装位置选择
水平安装：减压阀一般应安装在水平管道上，阀盖应向上，便于操作和维修。特殊情况下需要垂直安装时，需选择适合垂直安装的减压阀，并确保安装牢固。
便于检修：安装位置应便于检修人员进行操作和维护，周围应留有足够的空间，一般要求阀门两侧至少留出 300mm 的空间。
远离振动源：避免将减压阀安装在振动较大的设备或管道附近，防止振动影响减压阀的性能和使用寿命。
注意流向：按照减压阀阀体上标注的介质流向箭头安装，确保介质流动方向与箭头方向一致，不得装反。
管道连接
螺纹连接：对于小口径的减压阀，若采用螺纹连接，应在螺纹上涂抹适量的密封胶或缠绕生料带，然后将减压阀旋入管道接口，注意旋紧力度，避免损坏螺纹。
法兰连接：大口径的减压阀通常采用法兰连接。安装时，先将法兰盘分别固定在管道和减压阀的接口上，确保法兰面平整、无变形，然后在两法兰之间放置合适的垫片，均匀地拧紧法兰螺栓。
焊接连接：部分减压阀可采用焊接连接方式。焊接前，需将管道和减压阀的焊接接口清理干净，调整好位置，采用合适的焊接工艺进行焊接，确保焊接质量，避免出现焊缝泄漏等问题。
附件安装
安装过滤器：在减压阀的进口端安装过滤器，以去除介质中的杂质，防止杂质堵塞减压阀的阀芯或影响密封性能。过滤器的过滤精度应根据介质的情况和减压阀的要求来选择。
安装压力表：在减压阀的进口和出口管道上分别安装压力表，以便实时监测减压阀前后的压力变化，为调试和运行提供依据。
安装旁通管道：根据需要安装旁通管道和旁通阀，在减压阀出现故障或需要检修时，可通过旁通管道维持系统的正常运行。
调试与检查
调试：安装完成后，缓慢打开进口阀门，使介质逐渐进入减压阀，观察减压阀的工作情况，调节减压阀的调节旋钮，使出口压力达到设定值。
检查：检查减压阀及管道连接处是否有泄漏现象，可采用肥皂水等进行涂抹检查。同时，检查减压阀的工作是否正常，压力调节是否灵敏、稳定。
三、Y42F弹簧活塞可调式减压阀操作应用案例的选用与安装注意事项
1、减压阀只有在计算减压比β时所用压力为压力，其他压力均为相对压力。
2、减压阀的型号与规格，应根据压差、流量、介质特性等因素计算确定，不应直接按上游或下游管道的管径确定。
3、活塞式减压阀减压后的压力不应小于0.1MPa，如需减至0.07MPa以下，应再设波纹管式减压阀或用截止阀进行二次减压。
4、当减压阀前后压力比大于5~7时，应串连装两个。如阀后蒸汽压力P2较小，通常宜采用两级减压，以使减压阀工作时噪声和振动小，而且安在热负荷波动频繁而剧烈时,为使级减压阀工作稳定，一、二级减压阀之间的距离应尽量拉开一些。
5、减压阀有万向性，安装时注意不要把方向装反，并应垂直安装在水平管道对于带有均压管的减压阀,均压管应连接在低压管道一侧
6、减压阀安装一律采用法兰截止阀，低压部分可采用低压截止阀。
7、旁通管是安装减压阀的一个组成部分，当减压阀发生故障需要检修时,可关闭减压阀两侧的截止阀，暂时通过旁通管进行供汽。
8、减压阀两侧应分别装有高低压压力表，阀后设安全阀。
9、设计时除对型号及规格进行选择外，还应说明减压前后压差值和安全阀的开启压力，以便生产厂家合理配备弹簧。
10、除压力表、安全阀、减压阀外，其他管件均应保温。
