一、气动蒸汽减压阀站的基本概念与工作原理减压阀的基本概念与工作原理
减压阀是一种自动控制装置，主要用于降低并稳定流体（气体或液体）的压力。它通过内部的机械结构或电子控制系统，对进入系统的高压流体进行调节，使其输出为一个较低且稳定的设定压力值。这种调节过程通常是连续进行的，能够有效应对上游压力波动或下游负载变化带来的影响。

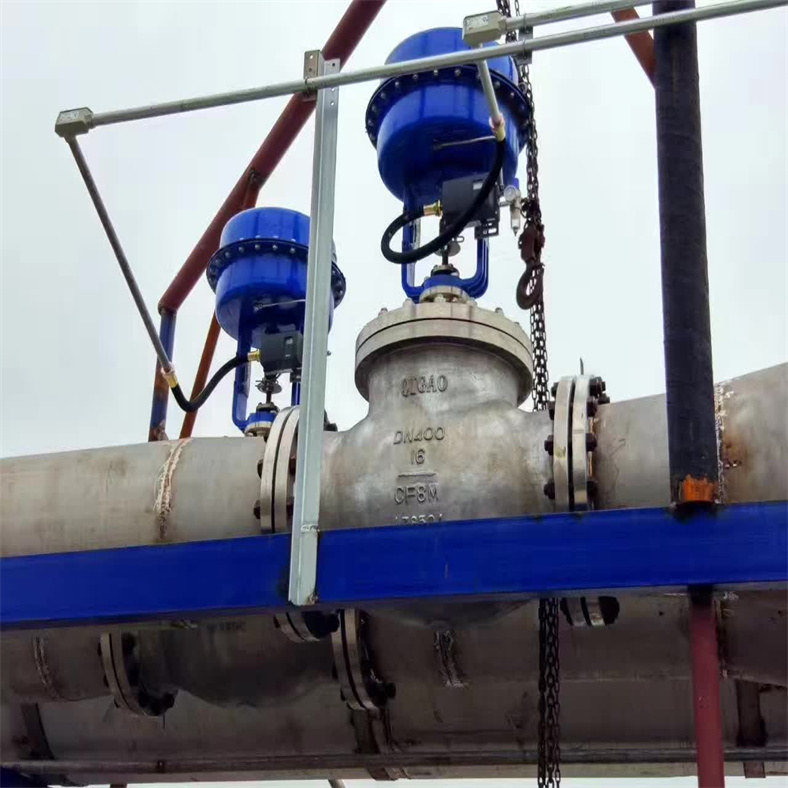

由于工厂生产工艺的需要，蒸汽是的工艺介质，需要从电厂输入蒸汽，因电厂到工厂的距离较远存在压力波动较大的情况以及工厂在实际使用的蒸汽流量波动范围较大，因此在进入工厂的蒸汽主管道压力进行减压稳压，特别是在蒸汽用量很小时，即阀门的开度很小，阀门在小开度情况下不是很稳定，容易出现阀门震荡。解决方案：采用两个气动控制阀或者两个电动控制阀并联的方式来应用。
1、截止阀 2 、A阀（小流量气动调节阀附带定位器和空气过滤减压器或电动控制阀）

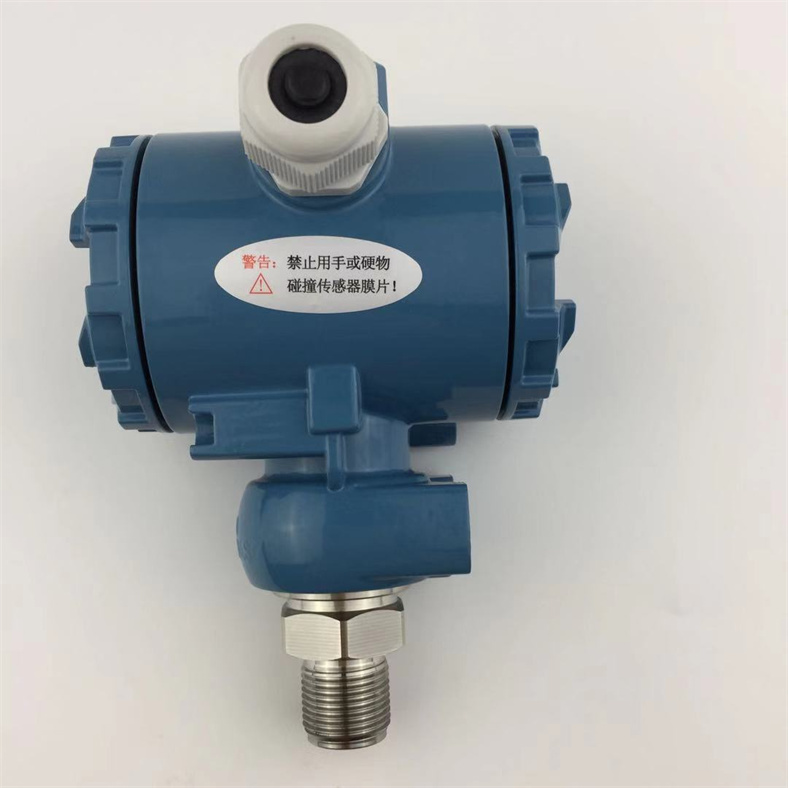

3、安全阀 4 、压力变送器 5、控制台（过程控制器）
6 、B阀（大流量气动调节阀附带定位器和空气过滤减压器或电动控制阀）
小流量阀A阀接收调节仪4~12.5mA时阀门从关闭至全开，大流量阀B阀接收调节仪11.5~20mA时阀门从关闭至全开，这两台阀门通过两只同向作用的定位器实现。工况在小流量时，大流量阀B阀处于关闭状态，通过A阀的开度变化来实现。工况在大流量时，A阀全开也满足不了要求时，这时B阀也开启，从而来增加蒸汽的供应量。采用此方案不仅可以满足生产时负荷变化要求，而且提高控制精度和稳定性。在现代工业、民用以及航空航天等众多领域，流体系统的安全、稳定和高效运行至关重要。而减压阀作为其中一种核心的压力控制元件，扮演着的角色。其主要功能是将高压流体降至所需的低压水平，并在进口压力或流量发生波动时，保持出口压力的相对恒定。本文将全面介绍减压阀的工作原理、分类方式、应用场景及其在实际工程中的重要作用。
减压功能：将高压流体降至所需的工作压力。
稳压功能：即使入口压力发生变化，也能维持出口压力的稳定性。
保护功能：防止因超压造成的设备损坏、泄漏甚至安全事故。
节能功能：通过合理匹配系统需求，减少不必要的能量浪费。
减压阀的基本工作原理基于反馈控制机制。通常包括以下几个组成部分：
感应元件：如膜片或波纹管，用于感知出口侧压力的变化。
执行机构：如弹簧或活塞，根据感应信号调整阀门开度。
调节阀芯：控制流体通道的大小，从而调节压力。
当出口压力高于设定值时，感应元件会推动执行机构关闭部分阀门，减少流体流量；反之，当压力低于设定值时，阀门则会自动打开以增加流量，从而实现压力的动态平衡。
根据结构形式、控制方式和用途的不同，减压阀可分为多种类型，适用于不同的工况环境。
（1）直接作用式减压阀
这类减压阀结构简单，依靠膜片或弹簧直接驱动阀芯动作，响应速度快，适合中小流量、低精度要求的场合。常见于家庭燃气管道、小型气动工具中。
（2）先导式减压阀
采用主阀+先导阀的双级结构，通过先导阀控制主阀的动作，具有更高的调节精度和更大的流量处理能力。广泛应用于工业锅炉、液压系统、蒸汽分配站等高精度压力控制场合。
（1）定值减压阀
输出压力固定不变，适用于需要稳定某一特定压力值的场合，如实验室仪器供气系统。
（2）定差减压阀
维持进出口之间的压差恒定，常用于液压系统中以确保执行元件的平稳运行。
（3）定比减压阀
保持进出口压力成一定比例关系，适用于多级压力控制或比例调节系统。
气体减压阀：用于压缩空气、天然气、氧气、氢气等气体介质，常见于气源动力系统、医疗设备、焊接设备等。
液体减压阀：用于水、油、冷却液等液体介质，广泛应用于供水系统、液压设备、润滑系统等。
1. 家用与商业系统
在日常生活中，减压阀的应用无处不在：
燃气系统：城市燃气管网输送的气体压力较高，必须通过减压阀将其降至灶具、热水器可接受的安全压力范围（一般为2000Pa左右），避免点火困难或爆炸风险。
供水系统：高层建筑的底层用户由于重力作用水压过高，容易造成水管破裂或水龙头喷射过猛，使用减压阀可以有效解决这一问题。
热水循环系统：在地暖或太阳能热水系统中，减压阀有助于维持恒定的水流压力，提高热交换效率。
2. 工业制造与流程控制
在工业生产中，减压阀是保障系统稳定运行的重要组件：
蒸汽系统：工厂中的蒸汽主管道压力高达数兆帕，但不同设备（如加热器、消毒设备、干燥机）所需的蒸汽压力各不相同。通过安装多个减压阀，可将蒸汽分别减压至不同工艺段的需求压力。
液压系统：液压泵输出的高压油需经减压阀调节后供给液压缸、马达等执行元件，防止因压力过高导致机械过载。
气动系统：压缩空气系统中，减压阀用于将储气罐的高压气体调节为气动执行器所需的标准气压（如0.4~0.6MPa），确保气动设备动作精准可靠。
3. 医疗与科研设备
在对压力精度要求的环境中，减压阀的作用尤为突出：
气体分析仪：实验室气体分析设备要求输入气体压力恒定，否则会影响检测结果的准确性。减压阀可有效隔离气瓶压力波动，提供稳定气源。
与：气体系统中，氧气、笑气等气体的输送必须经过减压处理，以确保患者吸入气体的压力适中，不会造成肺部损伤。
真空系统：某些实验设备需要精确控制负压，减压阀配合真空泵可实现微调与保护双重功能。
4. 航空航天与交通运输
在环境下，减压阀同样发挥着关键作用：
飞机供氧系统：高空飞行时舱内压力较低，乘客需通过面罩吸氧。氧气瓶中的高压氧气需经减压阀调节后输送给面罩，确保安全供氧。
汽车制动系统：部分车辆的制动总泵输出压力较高，需通过减压阀调节至各车轮分泵的适宜压力，防止制动力不均。
铁路空调系统：列车空调制冷剂回路中使用减压阀控制冷媒压力，提升能效并延长设备寿命。
为了确保减压阀在具体应用中发挥性能，设计和选型时应考虑以下因素：
气体还是液体？
是否具有腐蚀性、易燃性或毒性？
温度范围如何？
入口压力范围是多少？
所需出口压力是多少？
系统允许的压力波动范围？
流量是多少？
是否存在周期性波动？
阀门的流通能力是否满足系统要求？
是否需要高精度稳压？
是否需要远程控制或数字调节？
是否有振动、高温、潮湿等恶劣条件？
是否便于定期检查与更换零部件？
随着智能制造、绿色能源和自动化技术的发展，减压阀也在不断演进，朝着智能化、集成化、节能化方向发展：
智能减压阀：集成传感器和通信模块，支持远程监控、故障诊断和自适应调节。
微型化与轻量化：满足便携设备、无人机等新兴领域对空间和重量的要求。
环保材料与密封技术：减少泄漏，提高耐久性，符合节能减排标准。
多功能集成：与安全阀、过滤器、压力表等组合成一体化压力调节单元，简化系统结构。
减压阀作为流体系统中的关键元件，其“减压"与“稳压"的双重功能，在保障设备安全、提高系统稳定性、优化能耗效率等方面发挥着至关重要的作用。无论是在、供水系统，还是在工业蒸汽、液压设备、医疗仪器等领域，减压阀都以其可靠性、适应性和经济性赢得了广泛应用。
未来，随着工业自动化和物联网技术的发展，减压阀将进一步向智能化、数字化方向迈进，成为构建高效、安全、可持续流体系统的重要支撑。对于工程师和技术人员而言，深入了解减压阀的工作原理、分类特点及其应用规范，不仅有助于提升系统设计水平，也为设备的长期稳定运行提供了有力保障。
减压阀的安装需要严格按照规范进行，以确保其正常工作和系统安全，以下是减压阀安装的具体步骤和要点：
安装前准备
检查阀门：检查减压阀的型号、规格是否与设计要求相符，外观有无损坏、变形等缺陷，阀门的操作机构是否灵活，密封性能是否良好。
清理管道：用压缩空气或水对管道进行吹扫，清除管道内的杂物、铁锈、泥沙等，防止其进入减压阀，影响阀门的正常工作。
安装位置选择
水平安装：减压阀一般应安装在水平管道上，阀盖应向上，便于操作和维修。特殊情况下需要垂直安装时，需选择适合垂直安装的减压阀，并确保安装牢固。
便于检修：安装位置应便于检修人员进行操作和维护，周围应留有足够的空间，一般要求阀门两侧至少留出 300mm 的空间。
远离振动源：避免将减压阀安装在振动较大的设备或管道附近，防止振动影响减压阀的性能和使用寿命。
注意流向：按照减压阀阀体上标注的介质流向箭头安装，确保介质流动方向与箭头方向一致，不得装反。
管道连接
螺纹连接：对于小口径的减压阀，若采用螺纹连接，应在螺纹上涂抹适量的密封胶或缠绕生料带，然后将减压阀旋入管道接口，注意旋紧力度，避免损坏螺纹。
法兰连接：大口径的减压阀通常采用法兰连接。安装时，先将法兰盘分别固定在管道和减压阀的接口上，确保法兰面平整、无变形，然后在两法兰之间放置合适的垫片，均匀地拧紧法兰螺栓。
焊接连接：部分减压阀可采用焊接连接方式。焊接前，需将管道和减压阀的焊接接口清理干净，调整好位置，采用合适的焊接工艺进行焊接，确保焊接质量，避免出现焊缝泄漏等问题。
附件安装
安装过滤器：在减压阀的进口端安装过滤器，以去除介质中的杂质，防止杂质堵塞减压阀的阀芯或影响密封性能。过滤器的过滤精度应根据介质的情况和减压阀的要求来选择。
安装压力表：在减压阀的进口和出口管道上分别安装压力表，以便实时监测减压阀前后的压力变化，为调试和运行提供依据。
安装旁通管道：根据需要安装旁通管道和旁通阀，在减压阀出现故障或需要检修时，可通过旁通管道维持系统的正常运行。
调试与检查
调试：安装完成后，缓慢打开进口阀门，使介质逐渐进入减压阀，观察减压阀的工作情况，调节减压阀的调节旋钮，使出口压力达到设定值。
检查：检查减压阀及管道连接处是否有泄漏现象，可采用肥皂水等进行涂抹检查。同时，检查减压阀的工作是否正常，压力调节是否灵敏、稳定。
