【一】本系列产品执行机构有：薄膜式、活塞式两种；作用形式有：阀前压力调节（泄压持压型），阀后压力调节（减压稳压型）；附设隔温冷凝罐可在≤350℃温度下使用。根据不同的工况条件可选用不同的阀芯结构型式以及不同执行机构，以达到的控制效果。
自力式减压阀（Self-acting Pressure Reducing Valve） 是一种无需外部能源（电力、气源等），仅依靠被调介质自身的压力、流量变化，自动实现出口压力稳定的阀门。其核心功能是"减压稳压"——无论进口压力或系统流量如何波动，均能将出口压力控制在设定范围内，保护下游设备安全运行。
通俗地说：它就像家里煤气罐上的减压阀一样，靠介质自身的力量"自动把关"，把高压降到你需要的稳定低压。是由阀体、阀座、阀芯、平衡弹簧等部件组成，是一种无需外加能源，利用被调节介质自身压力变化来进行自动调节的阀门，是根据力学原理将被控介质引入执行机构产生力作用推动，控制阀芯元件上下位移达到自动调节，阀前或阀后恒压或减压的节能型产品。该产品的特点是能在无电、无气的场所工作，压力设定值在运行中可随意调整。采用快开流量特性，动作灵敏、密封性能好，应用于石油、化工、电站、轻工、印染等工业设备中气体、液体、蒸汽等介质压力的自动控制。
二、ZZYP自力薄膜式减压阀应用案例工作原理

自力式减压阀的本质是一个力平衡装置，核心逻辑如下：
步骤 过程
1. 感知 阀后（出口）压力通过膜片/活塞/波纹管反馈到执行机构
2. 比较 反馈压力与弹簧设定力进行力平衡比较
3. 调节 阀后压力↑ → 反馈力＞弹簧力 → 阀芯关小 → 出口压力↓
阀后压力↓ → 反馈力＜弹簧力 → 阀芯开大 → 出口压力↑
4. 稳定 反复调节，使阀后压力始终维持在设定值附近
以蒸汽减压为例（B型阀后压力调节）：传感压力作用在薄膜气缸上带动阀杆阀芯位移，配合不锈钢压力平衡波纹管设计，使流体压力在阀头和波纹管上相互抵消，阀门开度仅由弹簧设定和阀后反馈压力决定，响应灵敏、控制精确。

三、ZZYP自力薄膜式减压阀应用案例主要分类
按阀体结构分
类型 代号 特点
单座式 ZZYP 泄漏量小，适用于一般场合
套筒式 ZZYM 自平衡双密封面，压降大、口径大、泄漏要求不高时选用
双座式 ZZYN 流通能力大，适用于大口径场合
按执行机构分
类型 适用场景
薄膜式（膜片式） 控制压力 ≤0.6MPa，灵敏度高
活塞式 设定值 ≥0.6MPa，适用于高压场合
波纹管式 高温（可达350℃~550℃）等恶劣工况
按作用型式分
类型 代号 说明
减压用（阀后压力调节） B型 保持出口压力稳定
泄压用（阀前压力调节） K型 保持进口压力不超限
特殊类型
带指挥器型（ZZYVP/ZZVYP）：配装指挥器（小型比例减压阀）后，控制精度提高一倍，可达±2.5%~±5%，适用于高温蒸汽等高精度场合。

四、ZZYP自力薄膜式减压阀应用案例主要技术参数
参数 典型范围
公称通径 DN15 ~ DN300（20~300mm）
公称压力 PN1.6 / 4.0 / 6.4 MPa
阀后压力调节范围 15 ~ 2500 kPa（分段可调，互相交叉）
减压比 1.25 : 1 ~ 10 : 1（超过需多级减压）
调节精度 ±5% ~ ±10%（带指挥器可达±2.5%~5%）
使用温度 -60℃ ~ 350℃（常规），特殊设计可达550℃
流量特性 快开
允许泄漏量 II级（双座/套筒）、IV级（硬密封）、VI级（软密封）
进出口最小压差 ≥0.2 MPa（这是关键条件！）
五、ZZYP自力薄膜式减压阀应用案例优缺点对比

✅ 优点
优势 说明
无需外部能源 无电无气场所也能工作，节能、防爆
结构简单 组件少（阀体+阀芯+弹簧+膜片），故障率低
维护成本低 无需传感器、控制器、定位器，日常仅需检查出口压力
运行成本低 不消耗电能，前期投入仅数百至数千元
安全可靠 无电气元件，避免电火花，故障时可保持安全状态
压力可在线调节 运行中可随时调整设定值
动作灵敏 采用快开流量特性，响应速度快
❌ 缺点
局限 说明
调节精度有限 ±5%~10%，不适合高精度控制场景
需要最小压差 进出口压差必须≥0.2MPa，压差过小会失灵
不适合大幅波动 进口压力波动超±20%或流量剧变时效果下降
无法远程控制 不支持DCS远程调节、PID高级控制
弹簧疲劳 长期使用后弹簧弹性衰减，需定期更换
低温/强腐蚀受限 需特殊材质（不锈钢、合金等）
六、ZZYP自力薄膜式减压阀应用案例与调节阀的核心区别
对比项 自力式减压阀 调节阀（电动/气动）
动力源 介质自身压力 电力/压缩空气
控制方式 闭环自调节（被动） 外部信号驱动（主动）
调节精度 ±5%~10% ±1%~±3%
响应速度 较快 0.5~5秒
是否需要外部配套 不需要 需要传感器+控制器+定位器
适用场景 压力稳定优先、无电无气场所 动态精确控制、自动化系统
成本 低 高

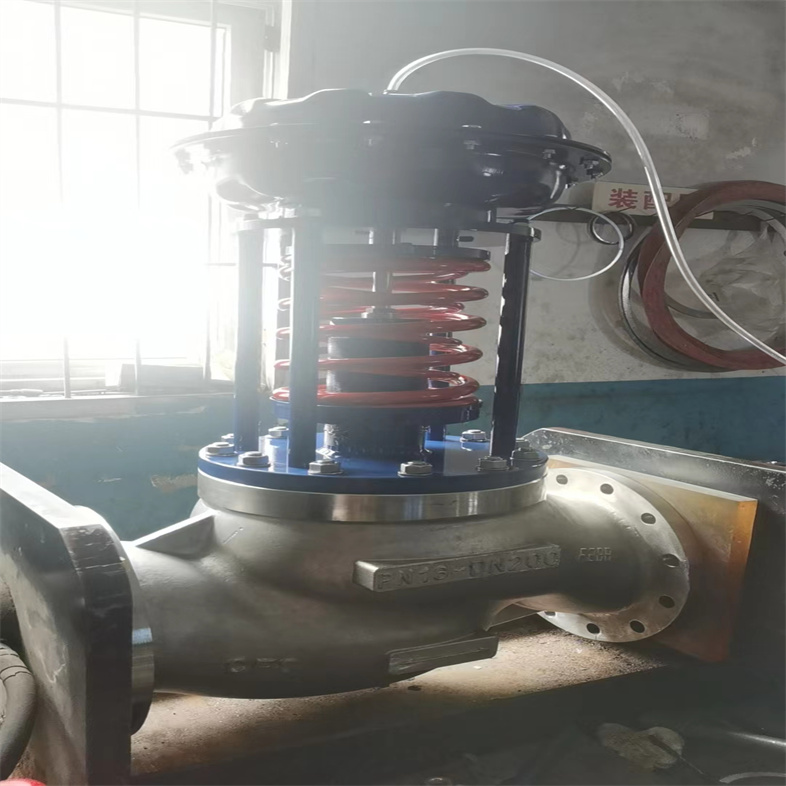

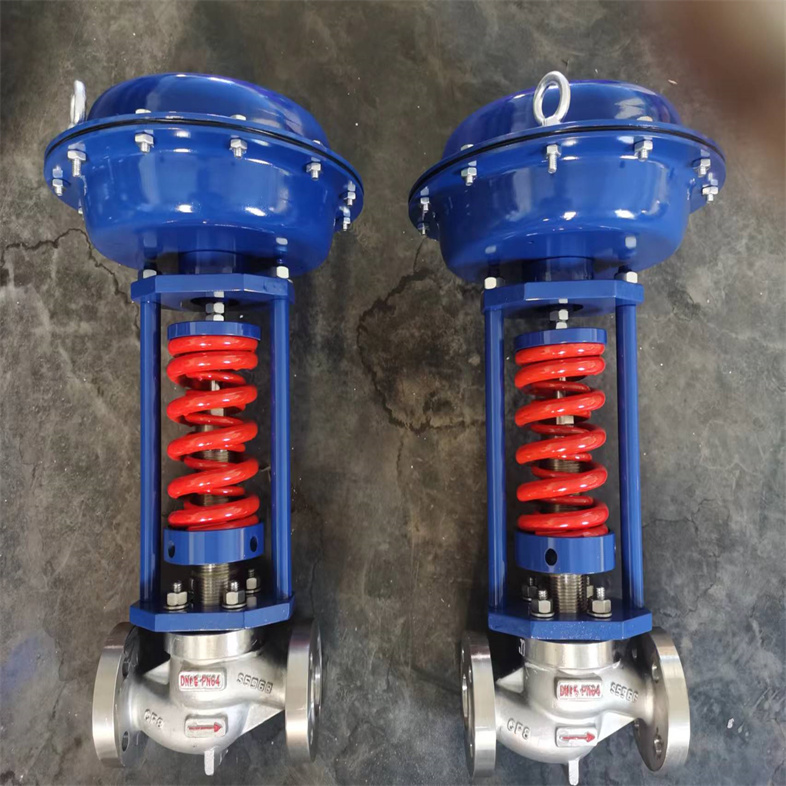

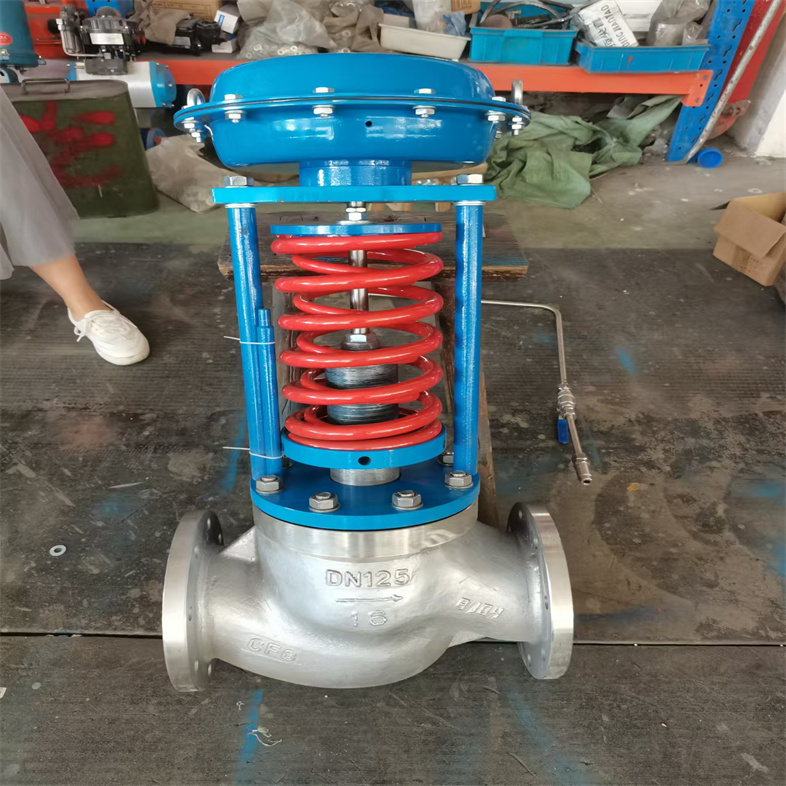

ZZYP自力薄膜式减压阀应用案例

【二】主要零部件材质：

【三】主要技术参数

注：压力调节范围可根据用户要求进行制做

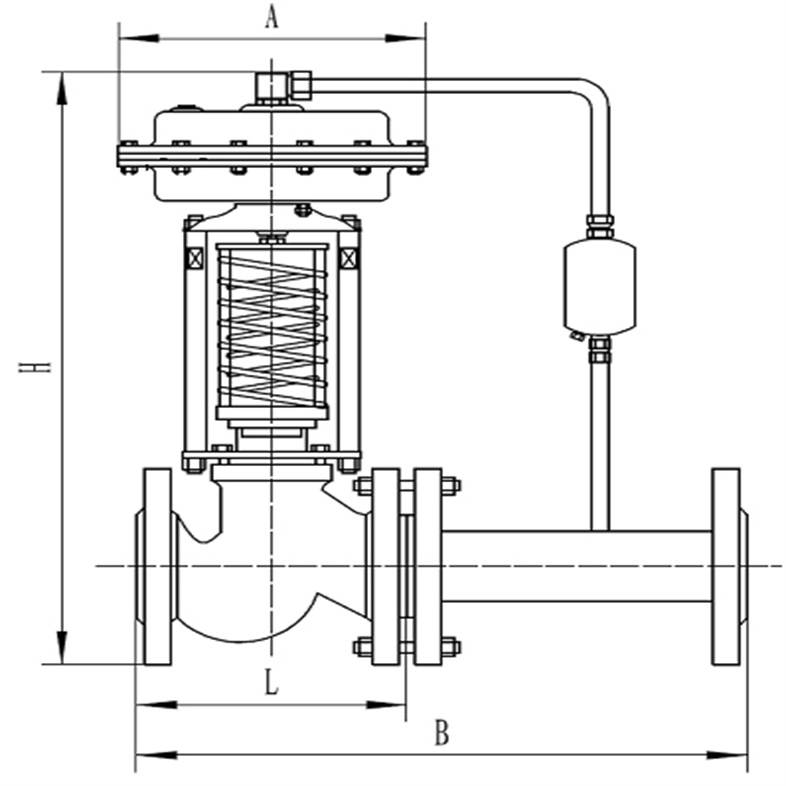

【四】ZZY型自力式压力调节阀外形连接尺寸：

由电动执行机构或气动执行机构和调节阀两部分组成。调节阀分电动调节阀、气动调节阀和液动调节阀（自力式调节阀）等。调节阀用于调节介质的流量、压力和液位。根据调节部位信号，自动控制阀门的开度，从而达到介质流量、压力和液位的调节。【调节阀】通常分为直通单座式调节阀和直通双座式调节阀两种，后者具有流通能力大、不平衡办小和操作稳定的特点，所以通常适用于大流量、高压降和泄漏少的场合。流通能力Cv是选择调节阀的主要参数之一，调节阀的流通能力的定义为：当调节阀全开时，阀两端压差为0.1MPa，流体密度为1g/cm3时，每小时流径调节阀的流量数，称为流通能力，也称流量系数，以Cv表示，单位为t/h，液体的Cv值按下式计算。

七、ZZYP自力薄膜式减压阀应用案例安装与使用注意事项
序号 要点
1 ✅ 水平安装在管道上，介质流向与阀体箭头一致
2 ✅ 安装前冲洗管路，防止焊渣、氧化皮损坏密封面
3 ✅ 阀前安装过滤器，防止杂质卡阻阀芯
4 ✅ 阀前后留直管段：阀前约600mm，阀后约1000mm
5 ✅ 进出口压差必须 ≥0.2 MPa
6 ✅ 调试时先打开旁通阀排除冷凝水，再顺时针调压
7 ✅ 蒸汽介质需配冷凝器（高于执行机构但低于阀前后接管）
8 ❌ 严禁用手轮/手柄作起吊用
9 ❌ 不能反装
10 ⚠️ DN＞100时应有固定支架
八、ZZYP自力薄膜式减压阀应用案例典型应用场景
行业 应用举例
🏭 石油化工 蒸汽系统减压、气体管路稳压
⚡ 电力 电厂蒸汽减压、给水调节
🏗️ 建筑暖通 空调水系统稳压、高层供水减压
🔥 天然气 城市燃气调压（0.4MPa→0.02MPa）
🏥 医疗/食品 气体供应系统精确减压
& 矿山/油田 无电无气场所的管道压力控制
🏢 居民建筑 楼群供暖/供气减压

九、ZZYP自力薄膜式减压阀应用案例选型要点总结
选型流程：
① 确认介质（水/蒸汽/气体/油）→ 选阀体材质+执行机构类型
② 确定 P1（阀前压力）、P2（阀后压力）→ 校验减压比是否在1.25~10之间
③ 确定流量 → 选公称通径DN
④ 确定泄漏等级 → II级/IV级/VI级
⑤ 精度要求高 → 选带指挥器型（ZZYVP）
⑥ 温度＞350℃ → 选波纹管式或特殊设计
一句话总结：自力式减压阀 = "不用电、不用气、靠自己"就能把高压自动稳压到设定值的节能阀门，是无外部能源场所压力控制的方案。

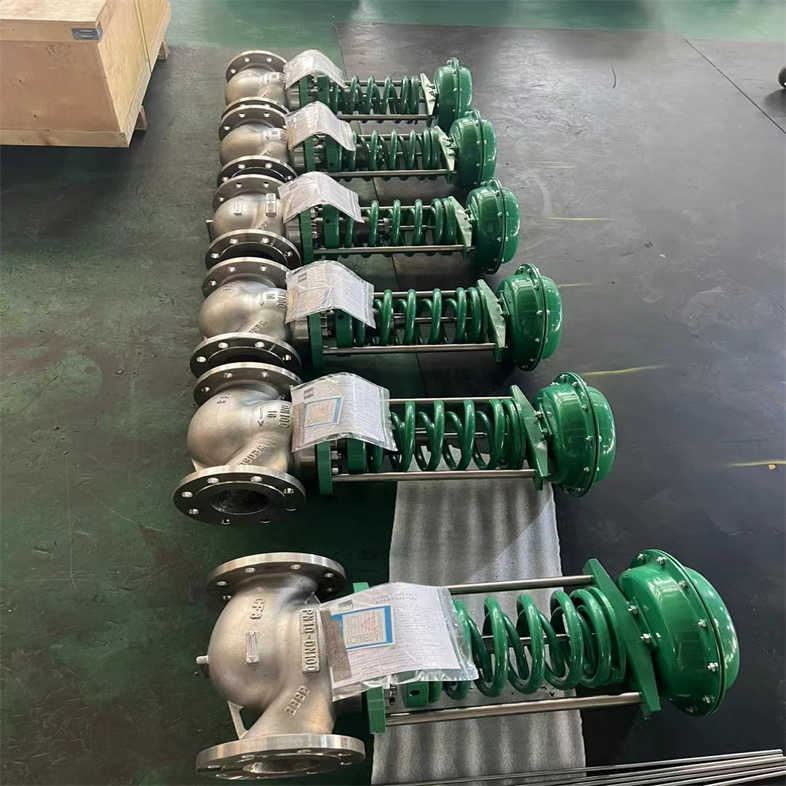

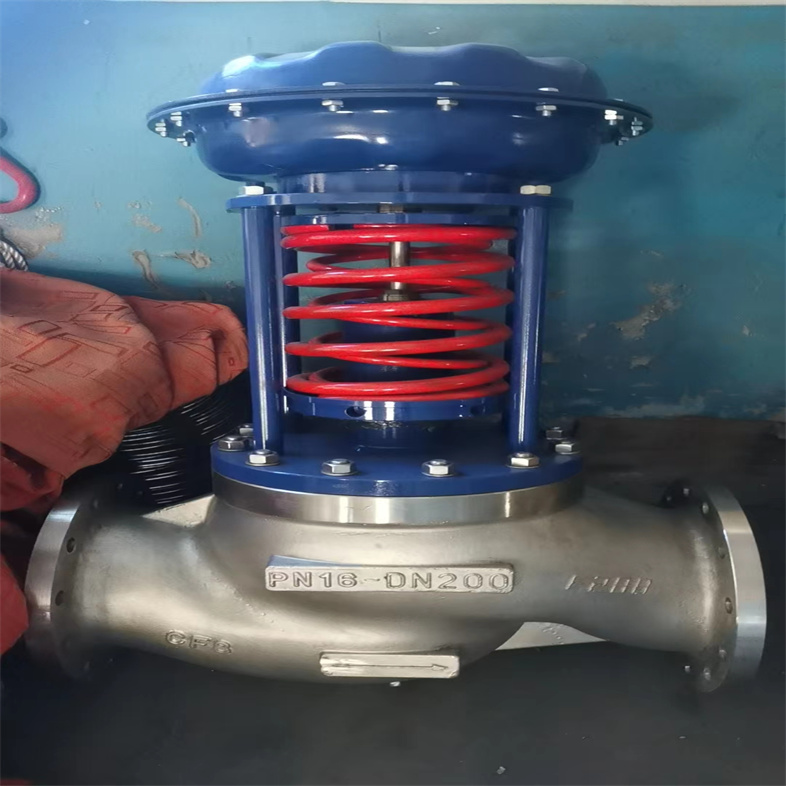

ZZYP自力薄膜式减压阀应用案例

采用控制阀体内的启闭件的开度来调节介质的流量，将介质的压力降低，同时借助阀后压力的作用调节启闭件的开度，使阀后压力保持在一定范围内，在进口压力不断变化的情况下，保持出口压力在设定的范围内，保护其后的生活生产器具。
自力式减压阀安装应注意事项

1、自力式减压阀过滤器的设置

该系统中的过滤器在工艺介质干净、没杂质的情况下，可以省略。

当介质中有杂质或用带指挥器的自力式压力调节阀时应装过滤器，以防阻塞引压管路或指挥器、卡死气缸执行机构及阀芯等。

若限于管路安装空间或经费，可将过滤网装在阀前的上游处。取代过滤器。

2、自力式减压阀直管段的设置

自力式压力调节阀前、后应尽量保持一定的直管段(一般为6D(管径)左右)。阀前取压点距阀的距离应大于2D;阀后取压应大于6D。阀前、后还应装有压力表，压力表应靠近取压点，以便使设定值与取压值真实一致。

3、自力式减压阀旁路系统的设置

为保证检修及出故障时生产能继续运行，设置旁路系统。

4、自力式减压阀安装方式与介质、温度的关系

1)自力式压力调节阀安装方式原则上宜采用，气体介质正立安装(执行机构在上、阀体在下)，液体与蒸汽介质倒装。

2)气体介质温度高于70℃低于140℃时.若仍采用正立安装，应在设计文件(设备表)中注明采用高温膜片(如乙丙橡胶膜片、硅橡胶膜片等)，否则会造成普通膜片老化。

3)气体介质温度高于70℃低于140℃、液体介质温度高于140℃时，自力式压力调节阀除采用倒装外，还应在引压管路上加装隔离罐，并应在引压管路、隔离罐、膜头处注满冷媒，以防膜片受高温老化。

自力式减压阀适用于水、蒸汽、空气介质管路上，通过调节使进口压力降低至某一需要的出口压力，当进口压力与流量有变化时，靠介质本身的能量自动保持出口压力在一定范围内，但进口压力和出口压力之差必须≥0.2MPA/CM。
