半导体晶圆、精密芯片、光学镜片、陶瓷基材、微电子元器件制造过程中，HMDS真空疏水预处理是光刻、镀膜、键合工艺的前置核心工序。很多精密制造企业经常遇到工艺不良问题：同一批次基材经过HMDS真空疏水烘烤后，表面疏水层厚薄不均、附着力强弱不一，部分区域亲水残留严重、疏水失效，后续光刻胶铺展缩孔、镀膜起皮、贴合脱层不良率居高不下。批次工艺稳定性差、良率波动大，不仅造成精密基材耗材浪费，还严重影响后端芯片封装、光学镀膜、微纳加工的生产良率，导致产品返工报废、产能受限。
多数工艺操作人员只关注烘烤温度与作业时长，误以为只要完成高温烘烤即可实现疏水改性，却忽略HMDS真空预处理工艺的两大核心关键：腔体真空度稳定性与HMDS药剂气化温场均匀性。普通简易烘箱无精准真空稳压系统，腔体真空度忽高忽低，无法形成稳定负压气化环境；同时腔体内部温度分层严重、边角温场偏低，导致HMDS药剂气化速度不均、气相分子扩散不均衡。真空不足会造成基材表面微孔隙残留水汽无法抽出，温度不均则导致部分基材药剂吸附量不足、局部药剂富集堆积，最终形成疏水涂层厚薄偏差，直接造成后续光刻、镀膜工艺大面积不良，无法满足精密半导体元器件标准化前置预处理工艺要求。

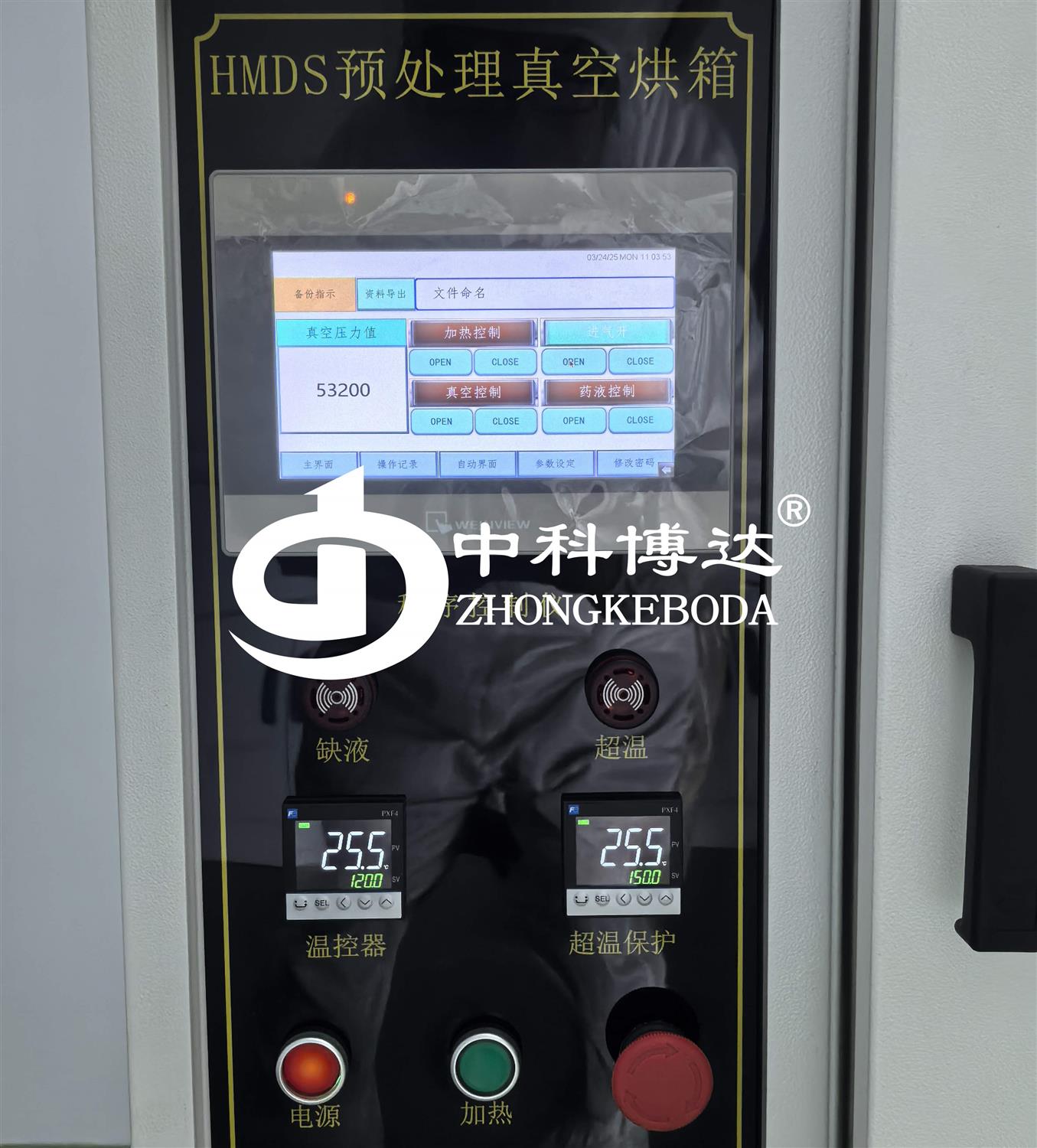

中科博达HMDS真空预处理烘箱采用高精准闭环真空稳压系统，搭配全域热风循环温控结构，腔体全程维持恒定负压环境，真空度波动极小，可快速抽出基材微孔、表面微裂纹内部残留水汽与杂质气体。设备搭载智能分段升温模块，全域均匀控温，精准匹配HMDS药剂气化温度，让药剂充分、匀速气化为气相分子，在真空负压环境下均匀吸附浸润基材表面与微观孔隙，形成致密、均匀、高附着力的疏水薄膜。全程规避局部气化不足、药剂堆积、水汽残留等工艺缺陷，从根源解决疏水不均、亲水残留问题。
标准化工艺规范要求：预处理作业前需提前真空抽湿预热30分钟，排空腔体残留水汽与杂质，稳定真空度与温场环境；根据基材材质、孔隙结构精准设定分段升温、恒温气化、真空保压参数；每批次作业完成后清洁腔体残留药剂积垢，每月校准真空传感器与温控精度。稳定可控的真空气化疏水环境，能够很好适配半导体、光学、微电子精密预处理工艺，保障每一批次基材疏水改性效果一致、工艺可重复、良率稳定，满足精密元器件量产制程标准。
