一、安装前检查

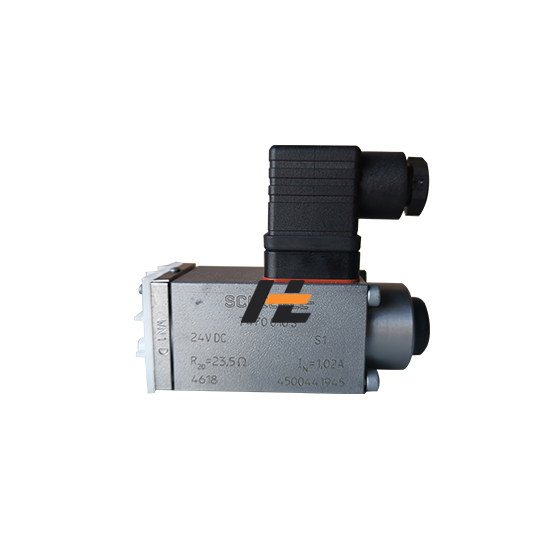

1.核对型号：WN1D-G24，DC24V 线圈 8W，确认机能常闭，不要与 WN1N（常开）混淆。
2.目视阀体无磕碰、螺纹无损伤，检查配套 O 形圈完好。
3.系统管路必须冲洗；阀前强烈建议加装你之前询问的 HF1F 管式滤网（G1/4），铁屑极易卡死钢球密封面，破坏保压性能。
4.确认系统压力≤350bar，额定流量≤5L/min，先导 / 保压支路，禁止主油路。
二、安装姿态（重点）
1.推荐姿态：电磁铁垂直向上（线圈朝上） ，弹簧、钢球不受重力干扰，断电关闭密封性。
2.允许水平侧向安装；不建议线圈朝下倒置安装。 倒置长期运行容易出现：复位不良、关不严、缓慢内泄，保压回路严禁倒置。
3.阀体周边预留≥45mm 空间，方便插拔航空插头、手动顶杆调试与散热。
三、流向与油口严禁接错
1.阀体印有流向箭头，油流必须顺着箭头方向（P→A） 反向装配：通电打不开、压差不足无法换向，严重失效。
2.WN1D 为板式阀，使用标准 WN1 专用过渡底板（G1/4 管式底板）； 底板密封面平整，平面度≤0.01mm、粗糙度 Ra≤3.2，不允许毛刺、划痕。
四、阀体紧固规范
1.固定螺栓对角均匀分次拧紧，禁止单边压紧，防止阀体扭曲造成 O 圈外漏、内部卡滞。
2.不可把电磁铁外壳当作扳手借力，容易拉坏衔铁组件。
3.若后期拆卸更换 O 圈，检查安装底板密封槽有无压痕。
五、管路与密封要点
1.外接 G1/4 螺纹：生料带只缠外螺纹后端，前 2~3 牙禁止缠绕，防止碎屑冲进阀内损伤钢球密封副；优先使用螺纹密封胶。
2.管路自然对中，不要强行别劲拉扯阀体，持续机械应力会长期渗漏。
3.禁止在阀体附近动火焊接，高温传导会烧毁线圈、老化密封件。
六、电气接线（DC24V 线圈）
1.电压严格 DC24V，允许公差 ±10%；电压偏低→推力不足打不开；电压偏高→线圈过热烧毁。
2.直流线圈不分正负极，正常接线即可；插头密封圈装好，防水防尘。
3.线圈工作会发热，外部不要包裹保温材料；潮湿环境选用带防尘防水插头。
4.可利用阀体上手动应急顶杆：不通电时，按压顶杆强制打开油路，调试用，不要长期顶住。
七、系统工况与使用禁忌（保压回路重点）
1.属于座阀结构，理论零泄漏，但杂质卡在钢球与阀座之间立刻出现内泄；阀前过滤器不可省略。
2.不要频繁高频换向（冲击大，磨损球密封）；适合静态保压、间歇通断控制。
3.避免阀两端瞬间巨大压差冲击；蓄能器回路建议增加缓冲措施。
4.介质粘度范围：10～1000 mm²/s；油温 - 40～+70℃。
